| Menşe yeri: | Çin |
| Marka adı: | NIDE |
| Sertifika: | CCC |
| Model numarası: | ND-ZZX-5R |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD(0~150000) per set |
| Ambalaj bilgileri: | Deniz taşımacılığına uygun tahta sandık |
| Teslim süresi: | 120 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 12 satır |
| İsim: | Armatür üretim hattı | İçin kullanılır: | Motor armatür rotor üretimi |
|---|---|---|---|
| Renk: | RAL9010 veya müşteri ihtiyacına göre | Tip: | Tam otomatik |
| Vurgulamak: | elektrik motoru üretim hattı,elektrik motoru montaj hattı |
||

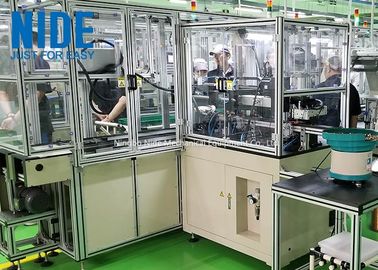

Özelleştirilmiş Tam otomatik motor armatür rotor üretim montaj hattı
I. Armatür rotor üretim hattı tanıtımı:
Bu otomatik üretim montaj hattı, motor rotorlarının üretimi için kullanılır (komütatörler kanca veya oluklu olabilir).
Otomatik motor armatür üretim hattı, bantlı konveyör hattı tarafından iletilir ve ön ve arka makineler, akıllı otomatik üretimi gerçekleştirmek için önceden belirlenmiş bir iletişim protokolüne göre bağlanabilir ve iş parçası transferi, yükleme ve boşaltma, algılama ve üretim süreci aktarımı manuel müdahale olmadan tamamlanabilir.
Motor rotor üretim montaj hattı, ana ameliyat masasından (üst ve alt besleme portları dahil), rotor mili presleme makinesinden, rotor komütatör presleme makinesinden, otomatik rotor yalıtım kağıdı yerleştirme, çift el ilanı armatür rotor bobini sarma makinesinden oluşur, ve tam otomatik rotor komütatör nokta kaynak makinesi, otomatik rotor yuvası kama yerleştirme makinesi, armatür rotor komütatör torna makinesi, armatür rotor çapak alma makinesi, tam otomatik rotor entegre test makinesi.
Bu makineler, bantlı konveyörler aracılığıyla otomatik bir rotor üretim hattı oluşturur.
İş parçası konsoldan üretim hattına yerleştirilir.
Tüm üretim hattı, ilgili sürece göre ilgili süreci tamamlayacaktır.
Son olarak, tamamlanan iş parçasını çıkarmak için indirme portuna geri dönüştürülecektir.
Her proses ekipmanının ayrı ayar, gösterge, çalışma, sesli ve ışıklı alarm gibi işlevleri vardır.
II.Performans ve özellikler
1. Bu otomatik rotor üretim üretim hattı, armatür mili baskı ayağı, armatür rotor komütatör presi, rotor yalıtım kağıdı otomatik yerleştirici, çift uçlu çatal armatür rotor sarıcı, tam otomatik rotor komütatör nokta kaynakçı, otomatik armatür rotor yuvası kama yerleştirici, rotor komütatör bitirme torna makinesi içerir , rotor komütatör çapak alma makinesi ve tam otomatik armatür rotor test makinesi.
2. Komple rotor üretim hattı ekipmanı otomatik olarak bağlanabilir veya bağımsız olarak çalıştırılabilir.
3. Çeşitli farklı düzlemsel konfigürasyonlar için güçlü bir bantlı konveyör sistemi ile birleştirilmiş gelişmiş ve sofistike ana üretim teknolojisi.
4. İnsan gücünden büyük ölçüde tasarruf edebilen, emek yoğunluğunu azaltabilen ve üretim ve kaliteyi etkin bir şekilde iyileştirebilen basitlik, esneklik, yüksek verimlilik ve güvenilirlik avantajlarına sahiptir.
5. Yüksek mukavemetli tamamen alüminyum çerçeve yapısı, basit ve zarif görünüm.
6. Ana operasyon konsolu, tüm üretim sisteminde merkezi ekran izleme ve sorgulama gerçekleştirebilir ve ürünün işlem durumunu, ürünün işleme sürecini değiştirebilen manuel giriş talimatlarıyla okuyabilir ve yazabilir ve işlem daha fazladır. insanlaşmış.
7. Pnömatik taşıma hattı ile karşılaştırıldığında, iletim verimliliği daha yüksektir, gürültü daha küçüktür ve taşıma sırasında iş parçası zarar görmez;akıllı tanımlama sistemi ile birleştirilen bantlı taşıma yapısı, donanım ve yazılımdan esneklik sağlar ve kablolamayı daha esnek ve çeşitli hale getirir.
8. Tüm rotor üretim hattı, otomatik tanımlama kontrol sistemini benimser.Her süreç, iş parçasının işleme durumunu otomatik olarak okuyabilir, yazabilir ve tanımlayabilir, böylece hat gövdesi karmaşık ve çeşitli üretim süreci gereksinimlerine daha iyi uyum sağlayabilir.
9. Müşteriler, ürün tipi, teknik göstergeler ve üretim gereksinimleri gibi gerçek koşullara göre farklı modelleri yüksek verimli ve pratik bir otomatik üretim hattında yapılandırabilir.
III.Ana ekipman parametreleri
Makineyi müşteri ihtiyaçlarına göre özelleştirebiliriz, ihtiyacınız olursa lütfen bizimle iletişime geçin.
a.Otomatik armatür rotor komütatörü presleme makinesi parametreleri
| Ürün adı | Motor armatür komütatör pres makinesi |
| Armatür OD: | 20-60 mm |
| mil OD: | 3-15 mm |
| mil uzunluğu: | 32-250mm |
| Armatür yuvası numarası: | 8-24 yuva |
| Komütatör OD: | 8-40 mm |
| Hız genlik modülasyonu: | 0-670Hz |
| Hava kaynağı: | 6-6Kg/cm2 |
| Toplam güç: | 1.0KW |
| Güç kaynağı: | AC220V,50/60Hz |
| Ağırlık: | Yaklaşık 400Kg |
| Boyut: | 910*880*1300mm |
B.Çift el ilanı sarıcı armatür bobin sarma makinesi parametreleri
| Ürün adı | Armatür rotor bobini sarma makinesi |
| Tel çapı: | 0.25~1mm |
| Armatür OD: | 20~60 mm |
| Armatür yığın uzunluğu: | 10~60 mm |
| Yuva türü: | düz yuva (en fazla 36 yuva) |
| Armatür yuvaları numarası: | Tek, çift yuva |
| Sayma Aralığı: | 0~99999 |
| komütatör çapı: | 18~40 mm |
| Fly çatal hızı: | 0~3000 rpm |
| İndeksleme hızı: | 0~3000 rpm |
| Eylem süreci: | Tek eylem, otomatik |
| Hava basıncı : | 4~6 Kg/cm2 ,0.5-0.7MPa |
| makine gücü: | 4KW |
| Sıcaklık: | -10~40ºC |
| Nem: | %40~90 |
| Güç kaynağı: | 3 fazlı 380V±10% 50/60 Hz |
| Toplam ağırlık: | yaklaşık 1.180 Kg |
| Boyut: | 2000(uzunluk)×1300(genişlik)×1800(yükseklik) mm3 |
| Üretim verimliliği: | 800-900 takım/sınıf (12 yuvalı 24 kancalı, 20 turlu olarak hesaplanmıştır) |
C.Tam otomatik motor armatür komütatörü nokta kaynak makinesi parametreleri
| Ürün adı | Armatür komütatör hotstake makinesi |
| Yükleme yöntemi: (aşağıdaki üç yöntemden herhangi birini seçin) |
1.Manuel yükleme/boşaltma |
| İndeksleme yöntemi: | servo indeksleme |
| Komütatör tipi: | kanca veya yükseltici |
| Tel çapı: | 0.2mm-1.0mm |
| armatür çapı: | 20mm-60mm |
| Armatür Yığın uzunluğu: | 10mm-60mm |
| mil uzunluğu: | 50mm-250mm |
| komütatör çapı: | 10mm-40mm |
| mil çapı: | 3mm-17mm |
| Komütatör kancası/yükseltici numarası: | ≥3 |
| Sıfır bulma yöntemi: | armatürü manuel olarak yerleştirin, konumlandırma için silindir tahriki bir blok |
| Basınç kontrol yöntemi: | yay + silindir + basınç algılama |
| Kaynak kafası soğutma yöntemi: | su soğutma |
| Parametre ayarı: | dokunmatik ekranda ve güç kaynağında ayarlanır, Parametre de ayarlanabilir |
| Güç kaynağı kontrol yöntemi: | yakın döngü geri bildirimi, yüksek doğruluk, ters çevirme |
| Basınçlı hava basıncı: | 4kg/cm2-6kg/cm2 |
| Kaynak kaynağı gücü: | üç fazlı AC380V±%10 50HZ 40KW |
| Su soğutucu gücü: | üç fazlı AC380V±%10 50HZ |
| Makina ağırlığı: | 800kg (referans için) |
| Boyut: | 785(U)x 910(G)x 2100(Y)mm 3 (referans için) |
IV.Ana ekipman resim ekranı
1. Çift el ilanı armatür rotor bobini sarma makinesi
2. Armatür komütatör nokta kaynakçı sıcak istifleme makinesi
3. Armatür rotor komütatör torna makinesi
