| Menşe yeri: | Çin |
| Marka adı: | NIDE |
| Sertifika: | CCC |
| Model numarası: | ND-ZZX-6 |
| Min sipariş miktarı: | 1 takım |
|---|---|
| Fiyat: | USD(0~150000) per set |
| Ambalaj bilgileri: | Deniz taşımacılığına uygun tahta sandık |
| Teslim süresi: | 120 gün |
| Ödeme koşulları: | L/C, T/T |
| Yetenek temini: | 12 satır |
| İsim: | Armatür üretim hattı | İçin kullanılır: | Motor armatür rotor üretimi |
|---|---|---|---|
| Renk: | RAL9010 veya müşteri ihtiyacına göre | Tip: | Tam otomatik |
| Vurgulamak: | elektrik motoru üretim hattı,motor montaj süreci |
||

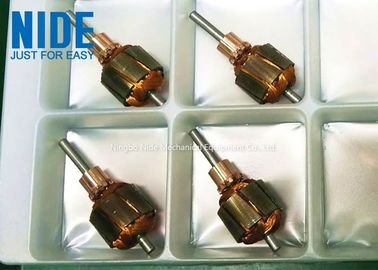

Otomatik motor armatür üretim hattı rotor üretim hattı
I. Motor armatürü üretim hattı tanıtımı:
Otomatik elektrik motoru rotor üretim hattı, bantlı konveyör hattı tarafından iletilir ve ön ve arka makineler, akıllı otomatik üretim ve iş parçası transferi, yükleme ve boşaltma, algılama ve üretim gerçekleştirmek için önceden belirlenmiş bir iletişim protokolüne göre bağlanabilir. süreç aktarımı manuel müdahale olmadan tamamlanabilir.
Bu otomatik rotor üretim montaj hattı, motor armatürlerinin üretimi için kullanılır (komütatörler kancalı veya oluklu olabilir).
Motor rotor üretim montaj hattı, ana ameliyat masasından (üst ve alt besleme portları dahil), rotor mili presleme makinesinden, rotor komütatör presleme makinesinden, otomatik rotor yalıtım kağıdı yerleştirmeden, çift el ilanı armatür rotor bobini sarma makinesinden oluşur. , ve tam otomatik rotor komütatör nokta kaynak makinesi, otomatik rotor yuvası kama yerleştirme makinesi, armatür rotor komütatör torna makinesi, armatür rotor çapak alma makinesi, tam otomatik rotor entegre test makinesi.
İş parçası konsoldan üretim hattına yerleştirilir.
Tüm rotor üretim hattı, ilgili prosese göre ilgili prosesi tamamlayacaktır.
Tamamlanan iş parçasını çıkarmak için indirme portuna geri dönüştürülecektir.
Her proses ekipmanının ayrı ayar, gösterge, çalışma, sesli ve ışıklı alarm gibi işlevleri vardır.
II.Performans ve özellikler
1. Bu otomatik rotor üretim hattı, armatür mili baskı ayağı, armatür rotor komütatör presi, rotor yalıtım kağıdı otomatik yerleştirici, çift uçlu çatal armatür rotor sarıcı, tam otomatik rotor komütatör nokta kaynakçı, otomatik armatür rotor yuvası kama yerleştirici, rotor komütatör bitirme torna makinesi içerir , rotor komütatör çapak alma makinesi ve tam otomatik armatür rotor test makinesi.
2. Komple armatür üretim hattı ekipmanı otomatik olarak bağlanabilir veya bağımsız olarak çalıştırılabilir.
3. Çeşitli farklı düzlemsel konfigürasyonlar için güçlü bir bantlı konveyör sistemi ile birleştirilmiş gelişmiş ve sofistike ana üretim teknolojisi.
4. İnsan gücünden büyük ölçüde tasarruf edebilen, emek yoğunluğunu azaltabilen ve üretim ve kaliteyi etkin bir şekilde iyileştirebilen basitlik, esneklik, yüksek verimlilik ve güvenilirlik avantajlarına sahiptir.
5. Yüksek mukavemetli tamamen alüminyum çerçeve yapısı, basit ve zarif görünüm.
6. Ana operasyon konsolu, tüm üretim sisteminde merkezi ekran izleme ve sorgulama gerçekleştirebilir ve ürünün işlem durumunu, ürünün işleme sürecini değiştirebilen manuel giriş talimatlarıyla okuyabilir ve yazabilir ve işlem daha fazladır. insanlaşmış.
7. Pnömatik taşıma hattı ile karşılaştırıldığında, iletim verimliliği daha yüksektir, gürültü daha küçüktür ve taşıma sırasında iş parçası zarar görmez;akıllı tanımlama sistemi ile birleştirilen bantlı taşıma yapısı, donanım ve yazılımdan esneklik sağlar ve kablolamayı daha esnek ve çeşitli hale getirir.
8. Tüm rotor üretim hattı otomatik tanımlama kontrol sistemini benimser.Her süreç, iş parçasının işleme durumunu otomatik olarak okuyabilir, yazabilir ve tanımlayabilir, böylece hat gövdesi karmaşık ve çeşitli üretim süreci gereksinimlerine daha iyi uyum sağlayabilir.
9. Müşteriler, ürün tipi, teknik göstergeler ve üretim gereksinimleri gibi gerçek koşullara göre farklı modelleri yüksek verimli ve pratik bir otomatik üretim hattında yapılandırabilir.
III.Motor armatürü yapma Makine parametreleri
a.Otomatik armatür rotor komütatörü presleme makinesi parametreleri
| Ürün adı | Motor armatür komütatör pres makinesi |
| Armatür OD: | 20-60 mm |
| mil OD: | 3-15 mm |
| mil uzunluğu: | 32-250mm |
| Armatür yuvası numarası: | 8-24 yuva |
| Komütatör OD: | 8-40 mm |
| Hız genlik modülasyonu: | 0-670Hz |
| Hava kaynağı: | 6-6Kg/cm2 |
| Toplam güç: | 1.0KW |
| Güç kaynağı: | AC220V,50/60Hz |
| Ağırlık: | Yaklaşık 400Kg |
| Boyut: | 910*880*1300mm |
B.Çift el ilanı sarıcı armatür bobin sarma makinesi parametreleri
| Ürün adı | Armatür rotor bobini sarma makinesi |
| Tel çapı: | ￠0,25~￠1mm |
| Armatür OD: | ￠20~￠60 mm |
| Armatür yığın uzunluğu: | 10~60 mm |
| Yuva türü: | düz yuva (en fazla 36 yuva) |
| Armatür yuvaları numarası: | Tek, çift yuva |
| Sayma Aralığı: | 0~99999 |
| komütatör çapı: | ￠18~￠40 mm |
| Fly çatal hızı: | 0~3000 rpm |
| İndeksleme hızı: | 0~3000 rpm |
| Eylem süreci: | Tek eylem, otomatik |
| Hava basıncı : | 4~6 Kg/cm2 ,0.5-0.7MPa |
| makine gücü: | 4KW |
| Sıcaklık: | -10～40℃ |
| Nem: | %40～90 |
| Güç kaynağı: | 3 fazlı 380V±10% 50/60 Hz |
| Toplam ağırlık: | yaklaşık 1.180 Kg |
| Boyut: | 2000(uzunluk)×1300(genişlik)×1800(yükseklik) mm3 |
| Üretim verimliliği: | 800-900 takım/sınıf (12 yuvalı 24 kancalı, 20 turlu olarak hesaplanmıştır) |
C.Tam otomatik motor armatür komütatörü nokta kaynak makinesi parametreleri
| Ürün adı | Armatür komütatör hotstake makinesi |
| Yükleme yöntemi: (aşağıdaki üç yöntemden herhangi birini seçin) |
1.Manuel yükleme/boşaltma 2. Yükleme/boşaltma için kılavuz rayı manuel olarak itin 3. Silindir yükleme/boşaltma |
| İndeksleme yöntemi: | servo indeksleme |
| Komütatör tipi: | kanca veya yükseltici |
| Tel çapı: | φ0.2mm-φ1.0mm |
| armatür çapı: | φ20mm-φ60mm |
| Armatür Yığın uzunluğu: | 10mm-60mm |
| mil uzunluğu: | 50mm-250mm |
| komütatör çapı: | φ10mm-φ40mm |
| mil çapı: | φ3mm-φ17mm |
| Komütatör kancası/yükseltici numarası: | ≥3 |
| Sıfır bulma yöntemi: | armatürü manuel olarak yerleştirin, konumlandırma için silindir tahriki bir blok |
| Basınç kontrol yöntemi: | yay + silindir + basınç algılama |
| Kaynak kafası soğutma yöntemi: | su soğutma |
| Parametre ayarı: | dokunmatik ekranda ve güç kaynağında ayarlanır, Parametre de ayarlanabilir |
| Güç kaynağı kontrol yöntemi: | yakın döngü geri bildirimi, yüksek doğruluk, ters çevirme |
| Basınçlı hava basıncı: | 4kg/cm2-6kg/cm2 |
| Kaynak kaynağı gücü: | üç fazlı AC380V±%10 50HZ 40KW |
| Su soğutucu gücü: | üç fazlı AC380V±%10 50HZ |
| Makina ağırlığı: | 800kg (referans için) |
| Boyut: | 785(U)x 910(G)x 2100(Y)mm 3 (referans için) |
NS.armatür rotor komütatör torna makinesi parametreleri
| İsim | Parametre | Açıklama | |
| 1 | armatür OD | Ф20~Ф60 mm | Ф82 mm'ye kadar işleyebilir (Küçük değişiklikler gereklidir) |
| 2 | Armatür yığın uzunluğu | 10~100 mm | |
| 3 | mil uzunluğu | 50~250 mm | |
| 4 | Komütatör ucundaki mil uzunluğu | 6~80 mm | |
| 5 | Komütatör ucundaki mil çapı | Ф3~Ф12 mm | |
| 6 | komütatör çapı | Ф12~Ф42 mm | |
| 8 | komütatör yuvarlaklığı | ≤0,003 mm |
Komütasyon malzemesi Ag Cu'dur, Şaft≥HRC45 yüzey sertliği Yatak konumunda Mil Yuvarlaklığı≤1.5u Armatür denge kontrolü |
| 9 | Komütatör çubuk çubuğu yuvarlaklığı | ≤0,002 mm | |
| 10 | yüzey pürüzlülüğü | Ra 0.4 ~ Ra 1.0 | gereklilik olarak |
| 11 | Maksimum kesme miktarı | İlk kesim için maksimum 0.12 mm | Komütatör çapında yön |
| 12 | Armatür hız düzenleme aralığı | Maksimum 3000rpm | Dokunmatik ekran ayarı |
| 13 | Z yönü Besleme hızı | kademesiz ayarlanabilir | Dokunmatik ekran ayarı |
| 14 | Z yönü kesme dönüş hızı | ayarlanamaz | Dahili programlama |
| 15 | Z yönü kesme uzunluğu | 4 farklı dönüş uzunluğu ayarlanabilir | Dokunmatik ekran ayarı: Maksimum 30 mm |
| 16 | Z yönü vuruş | Maksimum 40mm | |
| 17 | X yönü kesici besleme hızı | kademesiz ayarlanabilir | Dokunmatik ekran ayarı |
| 18 | X yönü kesme dönüş hızı | ayarlanamayan | Dahili programlama |
| 19 | X yönü besleme doğruluğu | Minimum 0,002 mm | Dokunmatik ekran ayarı |
| 20 | Kesici telafi hacmi | Minimum 0,002 mm | Manuel dokunmatik ekran ayarı |
| 21 | Tornalama sırasında rotor dönüşü | pozitif | Komütatör ekseni boyunca rotor dönüşünü gözlemleyin:CW |
| 22 | Hava basıncı | Basınç 4~6kg/cm2 | |
| 23 | V-blok malzemesi | Yapay PCD elmasları | |
| 24 | Torna aleti malzemesi | Yapay PCD elmasları | |
| 25 | Torna aleti tipi | geniş bıçak | 12 derece sağ/sol sapma |
| 26 | makine gücü | 6KW |
Endüstriyel elektrikli süpürge gücü: 2.2KW Çapak alma makinesi gücü: 0.2KW |
| 27 | Güç | AC380V 50/60Hz |
Endüstriyel elektrikli süpürge:AC380V 50/60Hz Çapak alma makinesi:AC220 50/60Hz |
| 28 | Makina ağırlığı | Yaklaşık 1100Kg | Elektrikli süpürge ve çapak alma makinesi ağırlığını içermez |
| 29 | İş parçası çalışma yüksekliği | 950mm±50 | Rotor merkezi yer merkezinden yüksek |
| 30 | Üretim verimliliği | 2200-2500 adet/vardiya | 10-12 sn/adet |
| 31 | Boyut | 1100mm(uzunluk) x 900mm(genişlik)x 1600mm(yükseklik)3 | |
IV.Ana ekipman resim ekranı
1. Çift el ilanı armatür rotor bobini sarma makinesi
2. Armatür komütatör turing makinesi
3. Armatür rotor test makinesi
V.Ana ekipman parametreleri
Motor üretim makinesini müşteri ihtiyaçlarına göre özelleştirebiliriz, ihtiyacınız varsa lütfen bizimle iletişime geçin.
İlgili kişi: Herbert
Tel: +8615268395840
