Menşe yeri: | Çin |
Marka adı: | NIDE |
Sertifika: | CE |
Model numarası: | R3QL1-110/150N |
Min sipariş miktarı: | 1 takım |
---|---|
Fiyat: | negotiable |
Ambalaj bilgileri: | Deniz taşımacılığına uygun tahta sandık |
Teslim süresi: | 60 iş günü |
Yetenek temini: | yılda 90 takım |
İsim: | stator bobini sarma ve yerleştirme makinesi | renk: | beyaz veya özelleştirilmiş |
---|---|---|---|
şart: | yeni | operasyon: | ipad operasyonu |
Bobin sarma istasyonu: | 3 | Bobin yerleştirme istasyonu: | 1 |
Tip: | orta | stator dış çapı: | MAKS 150MM |
Vurgulamak: | trafo sarma makinesi,motor sarma makinesi |
Tam otomatik üç istasyonlu stator bobini sarma ve yerleştirme makinesi
(1) Makine Ana Özelliği
Stator bobini sarma ve yerleştirme makinesi, üç fazlı motorlar için tasarlanmıştır.Esas olarak üç fazlı motor, kılavuz çekmeli motor için sarma ve bobin yerleştirme için kullanılır;servo sistem, 4 istasyon veya 6 istasyon tasarımı, 3 fazlı bobin sarma, kama kesme, bobin yerleştirme, faz yalıtım kağıdı yerleştirme vb. Tamamlayabilir. Uzaktan kumanda işlevi vardır, otomatik hatta entegre edilebilir, bobin yerleştirme için çift sürüş sistemi, otomatik yığın yüksekliği ayarı, Ipad çalışmasını destekler.
Sarıcı ve yerleştirme makinesi, üç kablo grubunu aynı anda sarabilir ve yalıtım kağıdı için iki yeri artırır, kablo yerleştirme işleviyle sonuçlanır ve aynı anda faz yalıtımını artırır ve sarma makinesi kullanıldıktan sonra manuel çalışmayı azaltır. makinenin çalışmasının doğru ve kararlı olmasını sağlamak için servo motor sürücüsü, bobini yerleştirmek için çift güç hattını benimser, yüksek yuvalı tam oranlı ürünlerin üretimini karşılayabilir.
Bu stator bobini sarma ve yerleştirme makinesi, bobin sarma, bobin yerleştirme ve kama yerleştirme yapabilir.Sarma sırasında, manuel tel transferi sırasında tel çapraz ve düzensizliğin neden olduğu tel hasarını ve kopmasını önlemek için bobin takıma otomatik olarak sarılacaktır.Bu makine tel kaplama hasarını tespit edebilir.Sarma ve yerleştirme istasyonu servo motor tarafından kontrol edilir.Parametre dokunmatik ekranda ayarlanabilir.
Aynı anda çalışan serval istasyonu ile, bu sarma ve yerleştirme makinesi verimlidir ve işçilik maliyetinden tasarruf sağlar.
(2)Uygulama
Üç stator bobini sarıcı ve yerleştirme makinesi, çeşitli takım tezgahları, kaldırma makineleri, pompalar, fanlar, her türlü üretim makinesi, güç drenaj sulama, tarım ve yan ürün işleme ekipmanları gibi üç fazlı motorlar için uygundur.
(3) Ana teknik veriler
Üretim adı: | Üç istasyonlu stator bobini sarma ve yerleştirme makinesi |
Stator OD: | ≤φ150mm |
Statör kimliği: | ≤φ110mm |
Yığın Yüksekliği: | 30-120mm |
Uygun Tel: | φ0.18-φ1.2mm |
Bobin Yüksekliği: | 3 |
sarma istasyonları: | 3 |
bobin yerleştirme istasyonları: | 1 |
Sargı ekleme modu: | zincirleme / aynı çekirdek |
Saha zamanı: | ≤40s/adet |
Hava basıncı: | 0.6-0.8MPa |
Güç kaynağı: | 380V 50/60Hz 15Kw |
Ağırlık: | ≈4000Kg |
Boyut: | (U)2000×(G)1300×(Y)2300mm |

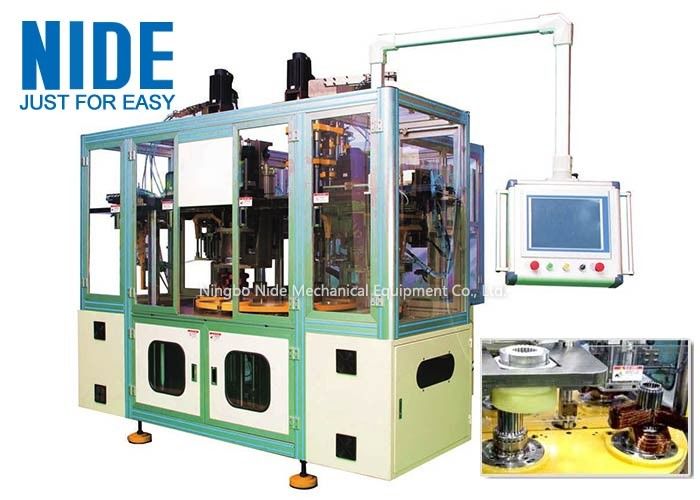

(4) Sarıcı ve yerleştirme makinesi resim gösterisi
