380 V Otomatik BLDC stator armatür iğne bobin sarma makinesi motor rotor iğne sarıcı fırçasız motor için
(1) Makine indüksiyonu:
Bu Fırçasız motor iğne sarma makinesi, BLDC harici armatür stator bobini sarımı için tasarlanmıştır. Staotor bobini sarıcı, çift konumlu iğne tipi dış sarım tasarımını benimser. Müşteriler, otomatik sarma, çok telli sarma, Otomatik indeksleme, otomatik yayma, sarma hızı vb. gibi parametreleri kendi ihtiyaçlarına göre ayarlayabilir; Her eylem döngüsü aynı anda 2 BLDC rotorunu saracaktır. Basit çalışma ve yüksek üretim verimliliği.
(2) Teknik parametre:
| Ürün adı: |
BLDC stator armatür bobini sarma makinesi/İğne sarıcı |
| Tip: |
Otomatik |
| BLDC Armatür Kimliği: |
20-80mm (Diğer özellikler özel olarak tasarlanabilir) |
| BLDC Armatür OD: |
50-120mm(Diğer özellikler özel olarak tasarlanabilir) |
| BLDC Armatür yığın uzunluğu: |
10-80mm(Standart vuruş)
100-200mm(Uzun strok, özel kişiselleştirme)
|
| Tel çapı: |
0,5-1,5 mm (Diğer özellikler özel olarak tasarlanabilir) |
| Uygulanabilir kutup numarası: |
çok kutuplu |
| Motor sarma yöntemi: |
İğne sarma |
| Sarma istasyonları: |
İki |
| Mil hızları: |
0--300 RPM (ayarlanabilir) |
| Servo mekanizması: |
İki adet 4.4KW İndeksleme Motoru
Bir adet 3KW Frenli Sarma Motoru
750W ya da öylesine iki kablolu motor
|
| Gerilim: |
380V/50HZ Üç fazlı dört telli |
| Hava basıncı: |
0.5--1Mpa |
| Güç: |
20KW |
| Boyut: |
1200*1360*1800mm (Uzunluk * genişlik * yükseklik) Tel raf dahil değildir |
| Ağırlık: |
600kg |
(3) Başvuru:
Motor rotor iğnesi sarma makinesi, HM, tıbbi ekipman, ev aletleri ve elektrikli araçlar gibi birçok alanda fırçasız motorun dış stator sargısı için uygundur.
(4) Fonksiyon ve Özellikler:
1. Motor iğnesi sarma makinesi, çok kutuplu BLDC armatür bobini sarımı için uygundur. Manuel yükleme ve boşaltma, otomatik sıkma, sarma ve kesme.
2. Çerçeve kalınlaştırılmış 4080 alüminyum profili benimser ve tabla plakası, yüksek hızda sararken bile titreşimi absorbe etmek için dökme demir kullanır, titreşim çok küçüktür.
3. Takım ve fikstür parçaları aşağı doğru konumlandırma modunu, sabit konumlandırmayı ve güvenilir sıkmayı benimser.
4. Tel kelepçeleme ve tel kesme, hat parçası yapısı kompakt, tel kelepçeleme ve tel kesme tek seferde tamamlanır;
5. Farklı stator ve sargı parametreleri, farklı stator gereksinimlerine uyum sağlamak için HMI aracılığıyla hızlı bir şekilde değiştirilebilir.
6. Takımların hızlı değiştirilmesi; (yeterlilik ile 20 dakika)
7. Tam alüminyum alaşımlı koruma
8. PLC kontrolü, arıza ekranı
9. Telin sıkılığı orta düzeydedir; yaralanma, kırılma vs. yoktur.
10. Ürünün tuz testi 10 mA içerisinde bir dakikada gerçekleştirilir.
11. Ekipman güvenlik endeksi: CE standardına uygundur.
12. Verimlilik: 120 devir/dak.
13. Vuruş: 5 dakika / BLDC rotoru.
14. Gürültü: 60-70 desibel veya daha az.
(5)Resim gösterisi

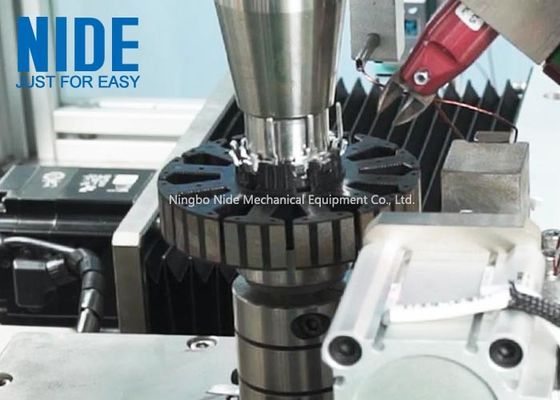

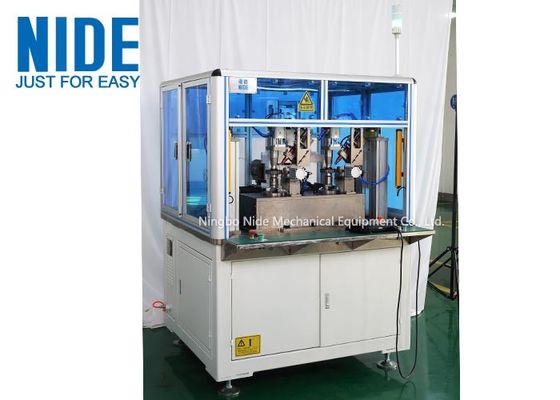

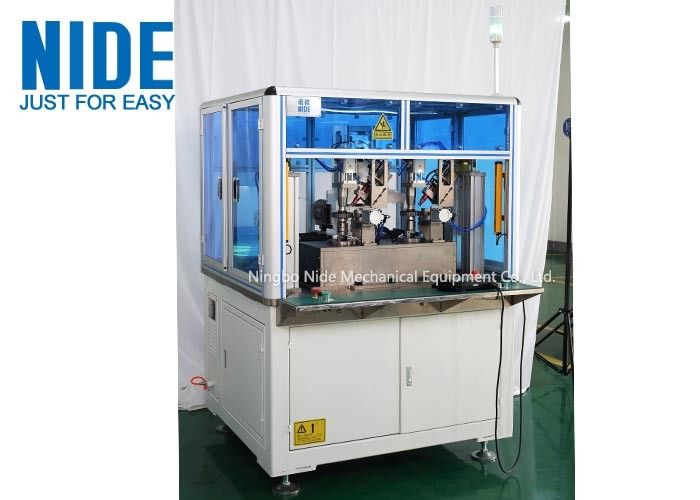

1. BLDC stator iğnesi sarma makinesi

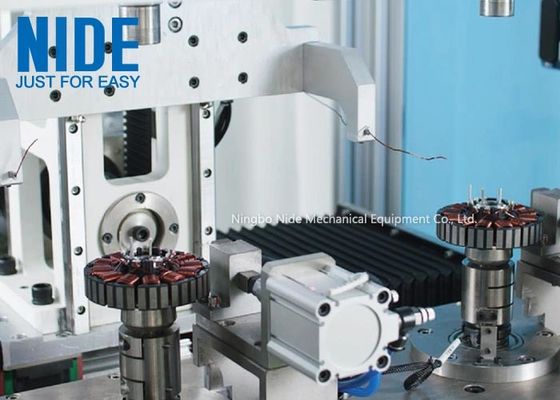

2. BLDC stator iğnesi sarma makinesi
