380V Otomatik BLDC statör armatür iğne bobin sarma makinesi motor rotor iğne sarma fırçasız motor için
(1) Makine indüksiyonu:
Bu fırçasız motor iğne sargı makinesi, BLDC dış armatür statör bobini sargısı için tasarlanmıştır.Müşteriler kendi ihtiyaçlarına göre parametreler ayarlayabilirOtomatik sarma, çoklu kablo sarma, Otomatik indeksleme, otomatik sarma, sarma hızı vb. gibi; Her hareket döngüsü aynı anda 2 BLDC rotoru sarmaya çalışacaktır.basit işletim ve yüksek üretim verimliliği.
(2) Teknik parametreler:
| Ürün Adı: |
BLDC statör armatür bobini sarma makinesi/İğne sarma makinesi |
| Tip: |
Otomatik |
| BLDC Armatür kimliği: |
20-80mm (Başka özellikler özel olarak tasarlanabilir) |
| BLDC Zırh Aşırı: |
50-120mm ((Başka özellikler özel olarak tasarlanabilir) |
| BLDC Zırh yığını uzunluğu: |
10-80mm ((Standard çarpma)
100-200mm ((Uzun vuruş, özel özelleştirme)
|
| Telgraf: |
0.5-1.5mm ((Başka özellikler özel olarak tasarlanabilir) |
| Uygulanabilir kutup numarası: |
çok kutuplu |
| Motor sarma mekanizması: |
İğne sargısı |
| Döner istasyonları: |
- İki. |
| Döner hızları: |
0-300 RPM ( ayarlanabilir) |
| Servo mekanizması: |
İki 4.4KW indeks motor
Frenli bir 3KW sarmal motor
750W veya daha fazla iki kablo motor
|
| Voltaj: |
380V/50HZ Üç fazlı dört tel |
| Hava basıncı: |
0.5--1Mpa |
| Güç: |
20KW |
| Boyut: |
1200*1360*1800mm (Uzunluk * Genişlik * Yükseklik) Kablo rafı dahil değildir |
| Ağırlık: |
600 kg |
(3) Uygulama:
Motor rotor iğne sarma makinesi, HM, tıbbi ekipman, ev aletleri ve elektrikli araçlar gibi birçok alanda fırçasız motorun dış statör sarma makinesine uygundur.
(4) Fonksiyon ve Özellikleri:
1Motor iğne sarma makinesi, çok kutuplu BLDC armatür bobini sarma için uygundur. El ile yükleme ve boşaltma, otomatik sıkıştırma, sarma ve kesme.
2Çerçeve kalınlaştırılmış 4080 alüminyum profili benimsiyor ve masa plaka titremeyi emmek için dökme demir benimsiyor, yüksek hızda sarıldığında bile titreşim çok küçük.
3Araç ve sabitleme parçaları aşağı doğru konumlandırma modunu, istikrarlı konumlandırma ve güvenilir sıkıştırmayı benimser.
4. Tel sıkıştırma ve tel kesme, hat parçası yapısı kompakt, tel sıkıştırma ve tel kesme bir kerede tamamlanır;
5Farklı statör ve sarma parametreleri, farklı statör gereksinimlerine uyum sağlamak için HMI aracılığıyla hızlıca değiştirilebilir.
6. Aletlerin hızlı değiştirilmesi; ((20 dakikalık yeterlilik)
7Tam alüminyum alaşım koruması
8PLC kontrolü, hata göstergesi
9Kablo sıkılığı orta, yaralanma yok, kırılma yok.
10Ürünün tuz testi bir dakikada 10 mA aralığında yapılır.
11Ekipman güvenlik indeksi: CE standardına uygun.
12Verimlilik: 120 rpm.
13. Atış: 5 dakika / BLDC rotoru.
14Gürültü: 60-70 desibel veya daha az.
(5)Resim gösterisi

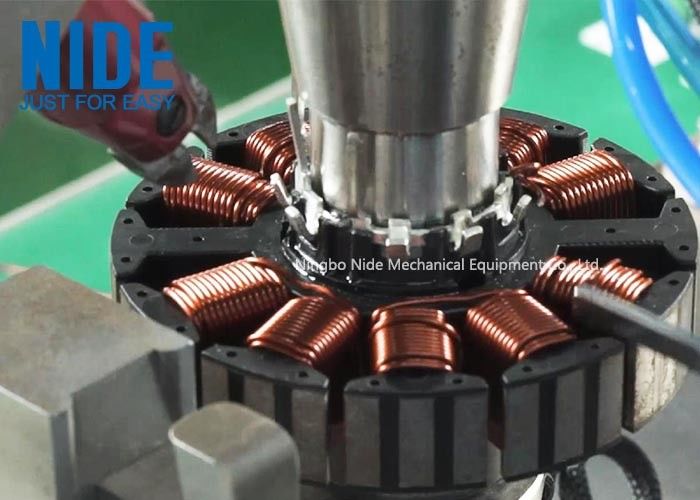

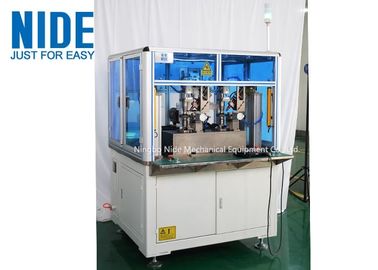

1. BLDC statör iğne sarma makinesi

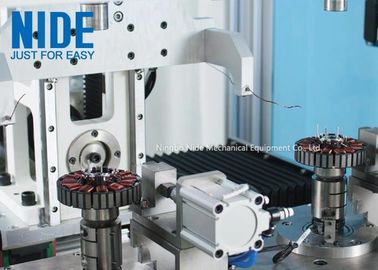

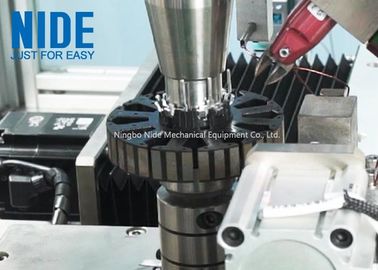

2. BLDC statör iğne sarma makinesi
