Blower motor bobin sarma makinesi BLDC stator iğne sarma makinesi
(1) Makine işlevi ve özelliği:
Bu...motor statör sarma makinesiBlower motor BLDC armatür rotor bobini sargısı için tasarlanmıştır. Otomatik rotor sargısı iğne sargısı yöntemini benimser. Her hareket döngüsü aynı anda 2 BLDC rotoru sargılar.Üretim verimliliğinin büyük ölçüde iyileştirilmesiVe motor iğne sargıcısı, hatayı teşhis edebilen, çıkışı sayabilen vb.Otomatik indeksleme, otomatik atlama yuvası ve sarma hızı programlanabilir, çalıştırılması ve bakımı kolaydır.
(2) Uygulama:
Automatik motorlu bobin sarma makinesiBlower motor armatürü ve diğer BLDC dış rotör için uygundur.
(3)Fonksiyon ve Özellikleri:
1.Motor iğne sarma makinesiÇok kutuplu BLDC armatür bobininin sarılması için uygundur.
2Çerçeve kalınlaştırılmış 4080 alüminyum profili benimsiyor ve masa plaka titremeyi emmek için dökme demir benimsiyor, yüksek hızda sarıldığında bile titreşim çok küçük.
3Araç ve sabitleme parçaları aşağı doğru konumlandırma modunu, istikrarlı konumlandırma ve güvenilir sıkıştırmayı benimser.
4. Tel sıkıştırma ve tel kesme, hat parçası yapısı kompakt, tel sıkıştırma ve tel kesme bir kerede tamamlanır;
5Farklı statör ve sarma parametreleri, farklı statör gereksinimlerine uyum sağlamak için HMI aracılığıyla hızlıca değiştirilebilir.
6. Aletlerin hızlı değiştirilmesi; ((20 dakikalık yeterlilik)
7Tam alüminyum alaşım koruması
8PLC kontrolü, hata göstergesi
9Kablo sıkılığı orta, yaralanma yok, kırılma yok.
10Ürünün tuz testi bir dakikada 10 mA aralığında yapılır.
11Ekipman güvenlik indeksi: CE standardına uygun.
12Verimlilik: 120 rpm.
13. Atış: 5 dakika / BLDC rotoru.
14Gürültü: 60-70 desibel veya daha az.
(4) Teknik parametreler:
| Ürün Adı: |
BLDC statör bobin sarma makinesi/İğne sarma makinesi |
| Tip: |
Otomatik |
| BLDC Armatür kimliği: |
20-80mm (Başka özellikler özel olarak tasarlanabilir) |
| BLDC Zırh Aşırı: |
50-120mm ((Başka özellikler özel olarak tasarlanabilir) |
| BLDC Zırh yığını uzunluğu: |
10-80mm ((Standard çarpma)
100-200mm ((Uzun vuruş, özel özelleştirme)
|
| Telgraf: |
0.5-1.5mm ((Başka özellikler özel olarak tasarlanabilir) |
| Uygulanabilir kutup numarası: |
çok kutuplu |
| Motor sarma mekanizması: |
İğne sargısı |
| Döner istasyonları: |
- İki. |
| Döner hızları: |
0-300 RPM ( ayarlanabilir) |
| Servo mekanizması: |
İki 4.4KW indeks motor
Frenli bir 3KW sarmal motor
750W veya daha fazla iki kablo motor
|
| Voltaj: |
380V/50HZ Üç fazlı dört tel |
| Hava basıncı: |
0.5--1Mpa |
| Güç: |
20KW |
| Boyut: |
1200*1360*1800mm (Uzunluk * Genişlik * Yükseklik) Kablo rafı dahil değildir |
| Ağırlık: |
600 kg |
(5)Resim gösterisi

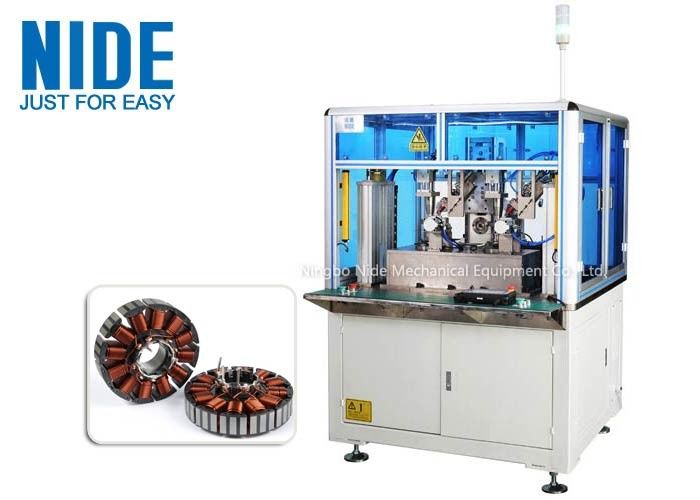

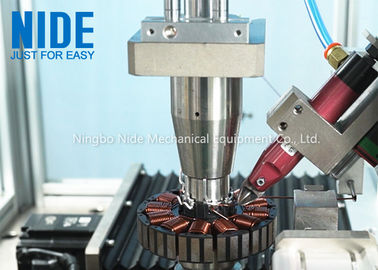

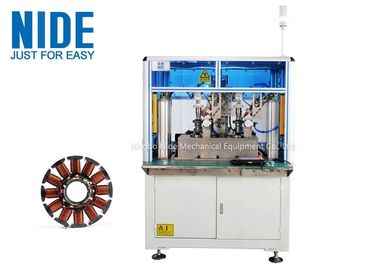

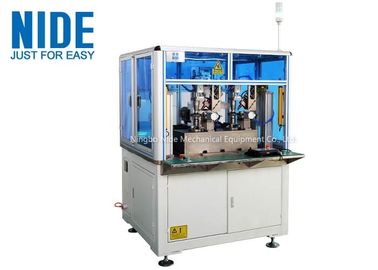

1.stator sarmal iğne sarma makinesinin gösterisi

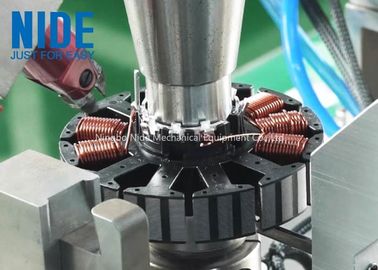

2.İğne sargılanmasından sonra havalatıcı motor statörü
Motor armatürü ve statör dış iğne sarma makinesi video
https://youtu.be/-KiRQpYtp1A
