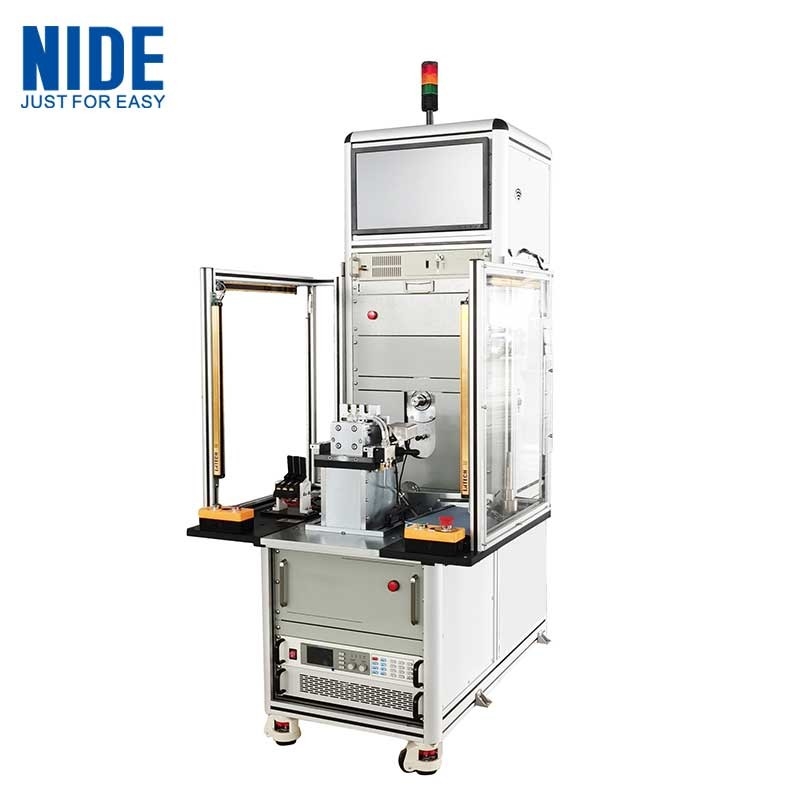

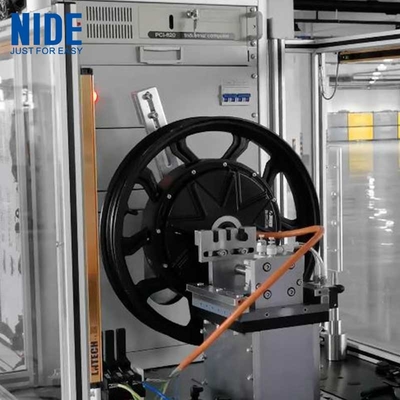

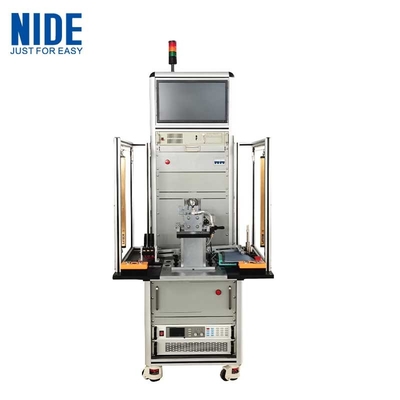

Otomatik BLDC Tekerlek Merkezi Motor Test Makinesi

I. Motoru Yüksüz Deneme Makinesi

Test Özellikleri:

1Dielektrik kuvvet testi (Hi-pot)

1.1 Çıktı voltajı ayar aralığı/doğruluğu:AC200~3000V ± 2%*setvalue+10V

1.2 Bozukluk akımı ölçüm aralığı/doğruluğu:0.10 ∙ 20.00 mA ± 2% * Ekran değeri + 0.05 mA

1.3 Geçerli alarm aralığının üst sınırı:0.10~20.00mA; alt sınır:0.00 ∙ 20.00 mA

1.4 Test zaman aralığı/karar çözünürlüğü:0.5999.9s 0.1s/adım

1.5 Yay algılama: seviye 1~9 (en yüksek hassasiyet)

2İzolasyon direnci testi

2.1 Çıkış voltajı ayar aralığı/doğruluğu: DC500V/1000V ±2%*setvalue+10V

2.2 yalıtım direnci ölçüm aralığı: 500MΩ ± 3%* görüntü değeri + 0.5MΩ

2.3 yalıtım direnci alarmı ayar aralığı: üst sınır:0 ̇500MΩ;alt sınır:1 ̇500MΩ

2.4 Test zaman aralığı/karar çözünürlüğü: 0,5999.9s 0.1s/adım

3Aşınma testi:

3.1 Çıkış voltaj ayar aralığı: 500~3000V±3%*ekran değeri+8V

3.2 Dalga biçimi karşılaştırma projesi: Alan farkı, Farklı alan, korona, faz konumu

4. DC düşük direnç testi:

4.1 Ölçme aralığı/doğruluğu:0.01Ω20KΩ ±0.3%*ekran değeri+3 basamak, sıcaklık telafi ayarlanabilir

4.2 Test zaman aralığı/karar çözünürlüğü:0.3 ¢300s 1s / adım

II. Motor yükü test makinesi:

Test Sistemi

1Test parametresi:

RPM, tork, çıkış gücü, voltaj, akım, giriş gücü, kondansör voltajı, güç faktörü, frekans, verimlilik, oda sıcaklığı ve dönüş.

2Çıkış ölçümü:

2.1 RPM ölçümü:

0.01 rpm~999.99 rpm,1000.1rpm~9999.9rpm, 10000rpm~40000rpm. F.S. ±0.1%'den daha iyi doğruluk

2.2 Döner ölçümü:

10mNm~200mNm, hassasiyet: 0.5%F.S.;

300mNm ~ 500Nm, ± 0.2% F.S'den daha iyi doğruluk

2.3 Çıkış gücü ölçümü:

0.0001W~9.9999W~99.999W~999.99W~9999.9W~99999W, F.S. ±0.2%'den daha iyi doğruluk

2.4 Dönüş ölçümü: CW, CCW, STALL

3Ana fonksiyon:

3.1 Performans testleri: El/Auto/Fixed point testleri. Test RPM, tork, çıkış gücü, voltaj, akım, giriş gücü, kondansör voltajı, güç faktörü, frekans, verimlilik,Oda sıcaklığı ve dönüş;

3.2 Teslimattan önceki test: Dönüştürme, RPM, akım, çıkış gücü, diğer öğeleri karşılaştırmak, OK/NG değerlendirmesi.

3.3 Yaşam süresi testi: 15 faz yük ve sabit değer ve sabit zaman testi ile donatılmıştır.

4. IPC yapılandırması:

4.1 vaka: 4 GB bellek; 120 GB sabit disk:

4Monitör: 19 inç

5Temel operasyon

Dış kablolama;

Motor yükle, motor pozisyonunu ayarlayıp motor şaftını dinamometre şaftına bağla.

Motor güç kablosunu DC güç kaynağı çıkışına kablo bağlantı kutusu ile bağlayın.

Test sayfaları (sadece referans için)

Tekerlek Merkezi Motor Montaj hattı. Elektrikli Bisiklet Scooter Motor üretim videosu.
