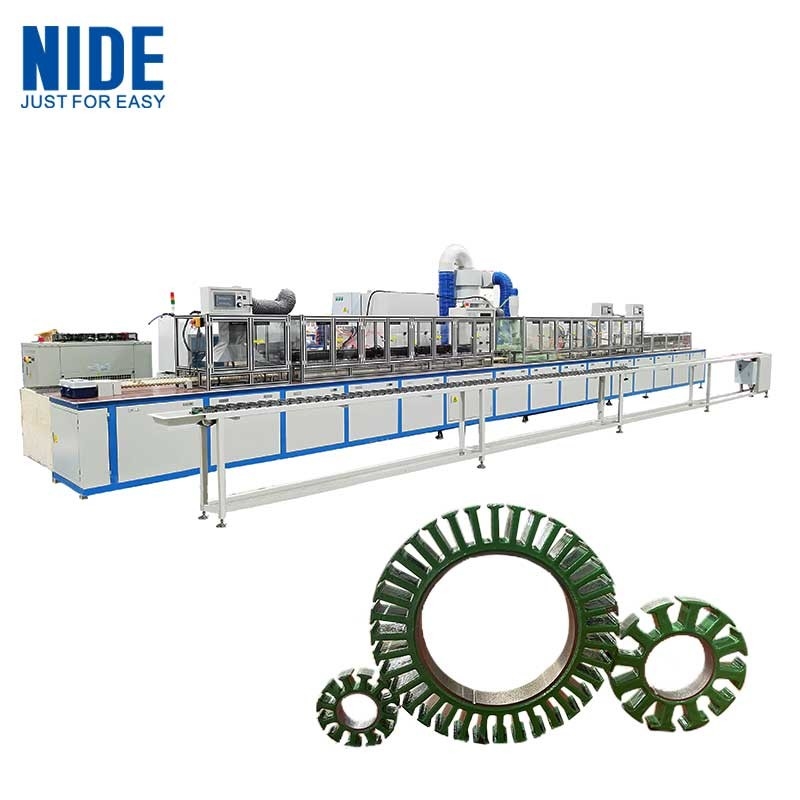

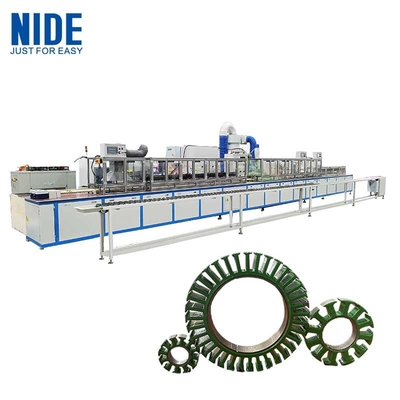

Pürüzsüz motor statör çekirdeği için elektrostatik toz yalıtımı otomatik hattı

1Uygulama

Toz kaplama makinesi, özellikle mikro motor rotoru ve fırçasız motor statör yuvası yalıtım gücünün kaplaması için kullanılır.Geleneksel yalıtım kağıdı ekleme teknolojisini değiştirir ve üretim verimliliğini artırırMotorun dengesini, gerilim direncini ve diğer elektrik özelliklerini iyileştirir ve ayrıca armatür sargısının sarılmasını kolaylaştırır.

2Çalışma prensibi:

Elektrostatik sıvılaştırılmış yatak kaplama işlemi benimsenir ve yüksek frekanslı ısıtma hızlı bir şekilde kalınlaştırılır.böylece epoksi reçine tozu ısı nedeniyle erimiş ve düzelir ve yüksek kaliteli bir yalıtım kaplaması oluşturmak için statör ve rotörün yüzeyine yapışır, geleneksel yalıtım kağıdının yerini alır.

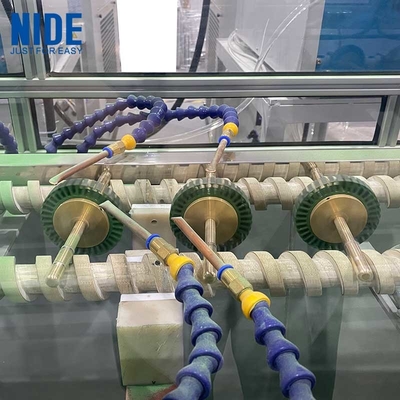

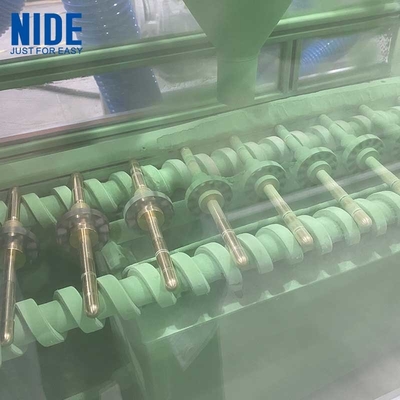

Stator ve rotor bir vida ile sıvı yatakına taşınır. sıvı yatakındaki toz basınçlı hava ile sıvılaştırılır ve duman benzeri bir durumda yüzer.ve daha sonra yüksek voltajlı statik elektriğin etkisi altında armatür üzerinde eşit şekilde kaplanmıştırDaha sonra armatür üzerinde kaplama gerektirmeyen toz, üfleme, kazma ve diğer yöntemlerle çıkarılır. Yüksek frekanslı ısıtma kaplamayı eritir ve sertleştirir.Böylece armatür yuvasının tekdüze bir yalıtım katmanı vardır..

3Teknik özellikler:

3.1Yüksek çalışma verimliliği ve düşük emek yoğunluğu;

3.2İzolasyon tabakası tekdüze ve kaplama kalınlığı müşteri gereksinimlerine göre ayarlanabilir;

4Teknik parametreler:

Boyutlar (L×W×H): 12300×810×1470mm

Voltaj: üç fazlı 380V, 60HZ

Toplam güç: 90KW

Rotor taşıma hızı: 0,1 M/min

Kaplama kalınlığı: 0.15 ∼ 0.5 mm (toz özelliklerine göre)

Toz geri kazanım oranı: 98%

Toz dolaşım havanın hacmi: 2500M3/h

5Yapısal açıklama:

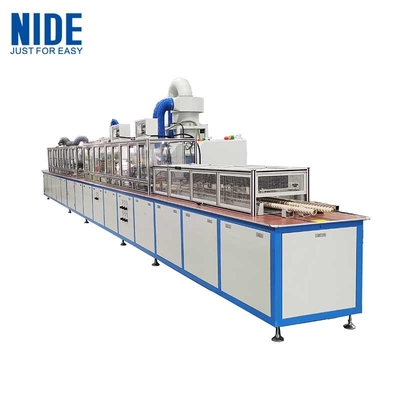

Makine, ön ısıtma ve soğutma cihazından, aktarma cihazından, sıvılandırılmış yatak kaplamasından, toz temizleme cihazından, toz geri kazanma cihazından, yüksek frekanslı ısıtma, soğutma sisteminden oluşur.çerçeve ve koruyucu kapak.

6Kaplama kalınlığı kontrolü

6.1Aynı elektrostatik yüksek voltaj altında, vida hızını azaltmak ve toz besleme hava basıncını arttırmak kaplama kalınlığını artırabilir.

6.2Belirli bir vida hızında, elektrostatik yüksek basıncı arttırmak ve hava basıncını sıvılaştırmak kaplama kalınlığını uygun şekilde artırabilir.Ama elektrostatik yüksek basınç çok büyükse, kaplamanın düzlüğünü etkileyecektir.

6.3Toz besleme havanın basıncı çok büyük olmamalı, aksi takdirde toz taşar.

7Isıtma sıcaklığı kontrolü

7.1 Yüksek frekanslı çıkış gücünü armatür boyutuna ve toz ısıtma gereksinimlerine göre ayarlayın.

7.2 Düzenlemeden sonra, lütfen verileri kaydedin ve parametreleri istediğiniz gibi değiştirmeyin.
