Otomatik Hairpin Stator Forming Machine Hairpin Motor Otomobil Sürüş Motoru Teknolojisi Çözümü

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Nide
Sertifika:	None
Model numarası:	ND-HPML-ST030

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 set
Fiyat:	negotiable
Ambalaj bilgileri:	Deniz taşımacılığına uygun tahta sandık
Teslim süresi:	35 iş günü
Ödeme koşulları:	T/T, L/C
Yetenek temini:	Yılda 50 takım

İletişim

Detaylı ürün tanımı

Adı:	Firkete Stator Bobini şekillendirme sarma Makinesi	Makine boyutu:	Orta boy
otomasyon türü:	tam otomatik	çalışma istasyonu:	tek çalışma istasyonu
Özel Hizmet:	Kullanılabilir
Vurgulamak:	Hairpin Stator Forming Makinesi , Hairpin Motor Teknolojisi Çözümü , Otomatik Hairpin Stator Forming Makinesi

Otomatik Hairpin Stator Forming Machine Hairpin Motor Otomobil Sürüş Motoru Teknolojisi Çözümü

Name: Otomatik Hairpin Stator Forming Machine Hairpin Motor Otomobil Sürüş Motoru Teknolojisi Çözümü
Brand: Nide
SKU: ND-HPML-ST030
Rating: 4.7 (101 reviews)

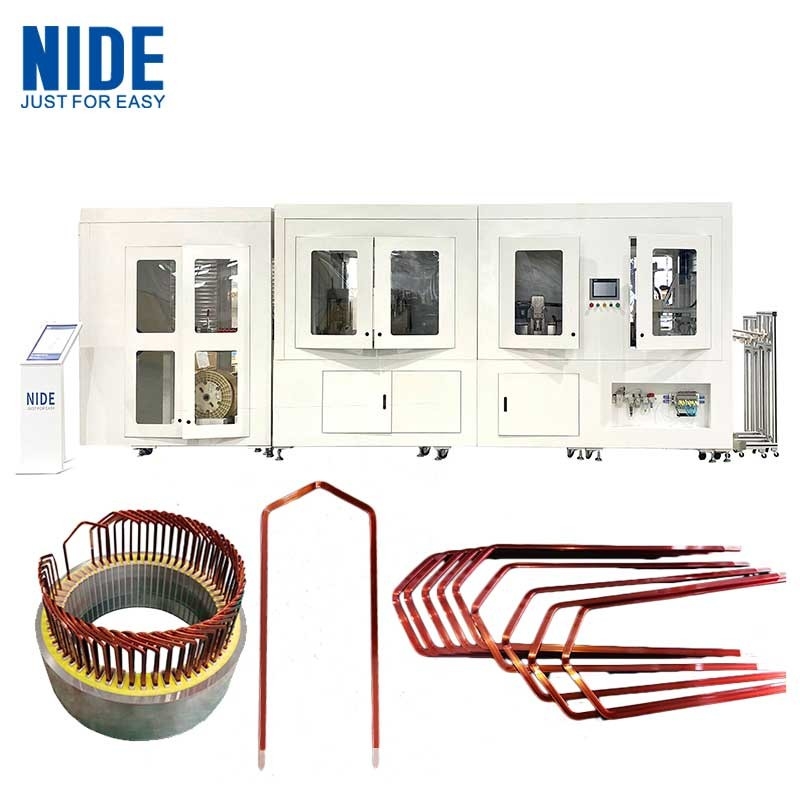

Hairpin Stator Forming Machine İşlem açıklaması

Ana yapı şunları içerir: tel besleme mekanizması, düzleme mekanizması, delikleme ve boya çıkarma mekanizması, tel serbest bırakma mekanizması, kesme mekanizması, saç iğnesi bobini oluşturma mekanizması,Atık emme mekanizması, kablolama mekanizması vb.

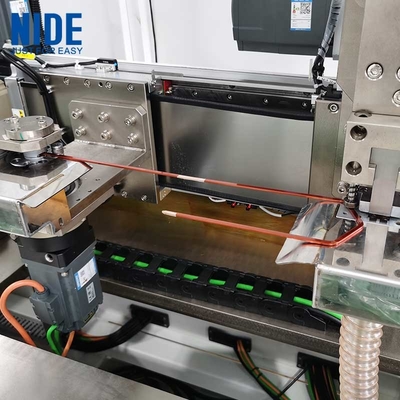

Busaç iğnesi statör şekillendirme makinesiEl ile çalıştırılır ve makine otomatik olarak malzeme boşaltmayı, bakır tel düzleştirmeyi, delmeyi ve boya çıkarmayı, sabit uzunluklu beslemeyi, 2 boyutlu şekillendirmeyi, kesmeyi, 3 boyutlu şekillendirmeyi tamamlar.Atık emici, damgalama ve şekillendirme ve saç iğnesi koleksiyonu.

Bakır tel bobinlerinin manuel yüklenmesi ve boşaltılması,

Makineyle otomatik şekillendirme,

Kalıpların elle değiştirilmesi.

hairpin motor winding machine

Saç iğnesi statör sarma süreci 5 aşamaya ayrılır:

•Kemer telinin sarmaşının dışından çözülmesi, düzleştirilmesi ve istasyona beslenmesi

•Bazı pozisyonlarda telden güneş ışığını kaldırın

•Üzerinde gerekli uzunluklara kadar tel parçalarını kesmek

• 2 boyutlu formları bükmek

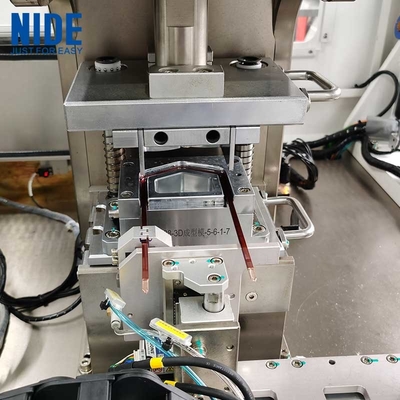

• 3 boyutlu şekiller oluşturmak, farklı şekillere değişmek için esnek

hairpin motor manufacturing technology

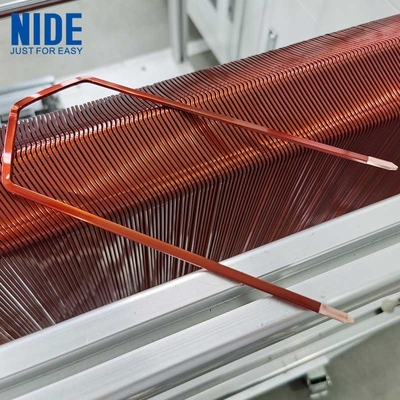

Saç iğnesi şekillendirme teknolojisinin kalite kontrolü

1Servo tel besleme sistemi, tel besleme	doğruluğu ≤±0,2mm'e ulaşabilir;
2. U şeklinde şekil boyutu ile teorik dijital model arasındaki sapma:	Bacağın düzlüğü ≤0.2, R'yi içeren taç ve taçın altındaki 20 mm'lik kontur ≤1;
3. 2 boyutlu bükme açısı	doğruluk ≤0,5°;
4. U-pin hattının arıza voltajı	Bakır telin dayanıklılık geriliminin %90'ından daha az değil (dayanıklılık gerilim değeri pratikte doğrulanmalıdır);
5. U-pin anormal bükülme, deformasyon veya dokuma yoktur;
6Boyanın çıkarılmasında kalıntı yoktur ve kalınlığı tektürlüdür;
