Menşe yeri: | Çin |
Marka adı: | NIDE |
Sertifika: | CE |
Model numarası: | NDPJ-JYZ-27 |
Min sipariş miktarı: | 100 kilogram |
---|---|
Fiyat: | negotiable |
Ambalaj bilgileri: | Deniz taşımacılığına uygun tahta sandık |
Teslim süresi: | 30 iş günü |
Ödeme koşulları: | L/C, T/T |
Yetenek temini: | ayda 10000000 kilogram |
Ürün adı: | F DMD 6630 motor izolasyon malzemesi | Renk: | YEŞİL/MAVİ/KIRMIZI |
---|---|---|---|
İçin kullanılır: | motor stator armatür bobin sargısı | Tip: | motor yalıtım kağıdı |
Seviye: | F | certification: | CE |
Vurgulamak: | dmd motor sargısı için yalıtım kağıdı,0.1 mm motor yalıtım kağıdı,0.45 mm motor yalıtım kağıdı |

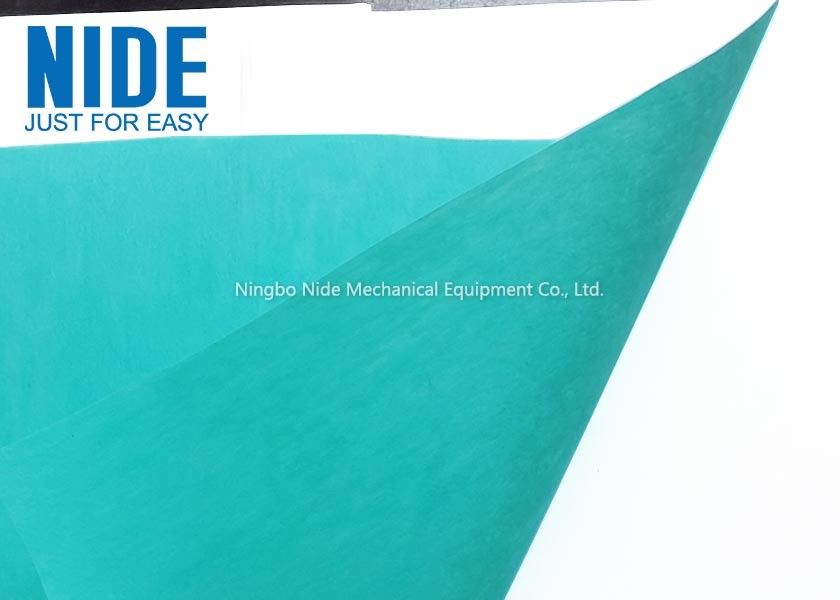

6630/6641 DMD Motor yalıtım malzemesi kağıdı 0,1-0,45 mm
6641 F sınıfı DMD polyester film polyester elyaf dokunmamış yumuşak kompozit malzeme, polyester elyaf dokunmamış kumaş ve polyester filmden yapılmıştır.F sınıfı reçine ile yapıştırılan üç katmanlı kompozit malzemenin sıcaklık direnci derecesi 155°C'dir.Esas olarak Y2 serisi motorların veya diğer düşük voltajlı motorların yuva yalıtımı, dönüşten dönüşe yalıtım, conta yalıtımı, trafo yalıtımı için kullanılır.F sınıfı elektrik bobin yalıtımı için de kullanılabilir.
Mevcut özellikler: 0,15, 0,17, 0,20, 0,25, 0,30, 0,35, 0,38 mm
Ana teknik göstergeler örnek olarak 0,25 alır
Kalınlık toleransı: 0,04±0,05
≥130 bükülmeden sonra ≥150 bükülmeden boyuna çekme mukavemeti
(N/10mm) Yatay bükülmeden≥130 Bükülmeden sonra≥120
Uzama % Boyuna ≥10 Enine ≥10
Normal koşullar altında hacim özdirenci MΩ.m ≥1,0×10,6, nemden sonra ≥1,0×10,4
Arıza voltajı Normal durum≥10,0 155±2℃≥9,0
Termal yapışma: katmanlara ayrılma yok, köpük yok, akış tutkalı 180±2℃
NIDE, müşteri gereksinimlerine göre çeşitli yuva yalıtım malzemelerini işleyebilir ve farklı derecelerde, farklı boyutlarda ve farklı biçimlerde şekilli yuva yalıtım kağıdı, yuva takozları ve yalıtım contaları sağlayabilir.Her türlü fırçasız, kademeli ve servo motorların stator yuvası yalıtımı için uygundur ve yuva yalıtımı talebini manuel gömme ile karşılayabilir.
Ürün parametresi
Ürün adı | F 6641/6630 DMD motor yalıtım kağıdı |
modeli: | 6641F sınıfı DMD yalıtım kağıdı |
Seviye: | F notu |
Renk: | mavi/yeşil/kırmızı |
Kalınlık: | 0,1~0,5 (mm) |
Genişlik: | 1030 (mm) |
Boyut: | 1000 (mm) |
Kalınlık: | 0,45 (mm) |
Özellikler: | İyi yalıtım performansı, yüksek sıcaklık ve yüksek basınç direnci |
Isı dayanıklılığı: | 130-180 derece |
Gelenek: | Evet |
Ambalaj açıklaması: | karton |
Ürün Kullanımı
1. Motorlu ürün endüstrisi: otomotiv jeneratörleri, seri motorlar, şanzıman motorları, üç fazlı asenkron motorlar, kademeli servo motorlar, ev aletleri motorları, elektrikli alet motorları, yuva yalıtımı, yuva kaması yalıtımı, faz yalıtımı, yalıtım contaları.
2. Elektronik ve elektrik endüstrisi: balastlar, LED güç kaynakları, transformatörler, filtreler, transformatörler, dönüşler arası conta izolasyonu.
3. Tel ve kablo endüstrisi: kablo sarma yalıtım bandı.
Şirket, çeşitli yalıtkan şekillendirme malzemelerinin kalitesini sağlamak için dilme, damgalama şekillendirme ve test ekipmanlarına sahiptir.
6641 F DMD Teknik Verileri:
Öğe | Birim | Parametre | ||||
Malzeme kalınlığı | mm | 0.13 | 0,15 | 0,18 | 0.20 | 0.23 |
kalınlık sapması | mm | ±0,02 | ±0,02 | ±0,02 | ±0,02 | ±0,02 |
Nicel ve sapma | gr/m2 | 130±13 | 150±15 | 185±19 | 215±22 | 255±26 |
zar kalınlığı | mm | 0,036 | 0,05 | 0,075 | 0.10 | 0,125 |
Gerilme direnci
Dikey
Yatay |
N/10mm
N/10mm |
≥60
≥40 |
≥90
≥80 |
≥120
≥105 |
≥140
≥120
|
≥180
≥150 |
Uzama
Dikey
Yatay |
% |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
≥15
≥20 |
Arıza gerilimi
bükülmez |
KV | ≥5 | ≥7 | ≥8 | ≥10 | ≥11 |
normal yapışkanlık | tabakalaşma yok | |||||
Termal yapışma | 180±2℃10dk | Katmanlanma yok, köpürme yok, tutkal akışı yok | ||||
Isı direnci sınıfı | F Sınıfı 155 derece | |||||
Renk | Mavi/Yeşil/Kırmızı |
resim gösterisi
Yalıtım malzemesi sorgulama için gerekli bilgiler
Müşterinin bize aşağıdaki bilgiler de dahil olmak üzere ayrıntılı çizim göndermesi daha iyi olacaktır.
A.Yalıtım malzemesi türü: yalıtım kağıdı, kama, (DMD,DM, polyester film, PMP,PET, NHN , NMN ,PM ,Kırmızı Vulkanize Elyaf dahil)
B.Yalıtım malzemesi boyutu: genişlik, kalınlık, tolerans.
C.Yalıtım malzemesi termal sınıfı: Sınıf F, Sınıf E, Sınıf B, Sınıf H , Sınıf C
D.Yalıtım malzemesi uygulamaları
e.Gerekli miktar: normalde ağırlığı
F.Diğer teknik gereksinim.
Motor bileşeni ve aksesuarları hakkında
NIDE, komütatör, bilyeli yatak, termal koruyucu, karbon fırça, yalıtım kağıdı, şaft, mıknatıs, fan, motor kapağı vb. gibi tüm elektrik motoru bileşenlerini tedarik edebilir.
